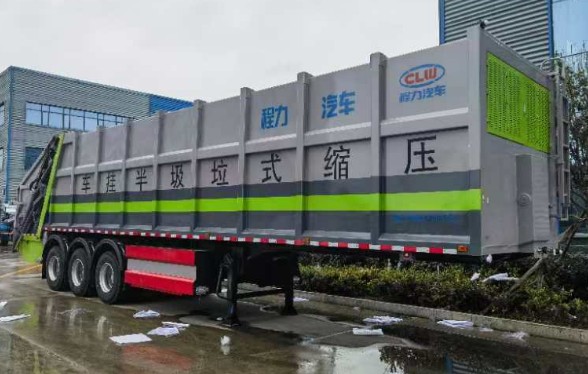

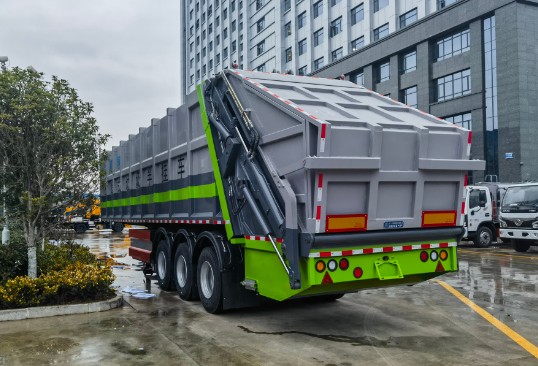

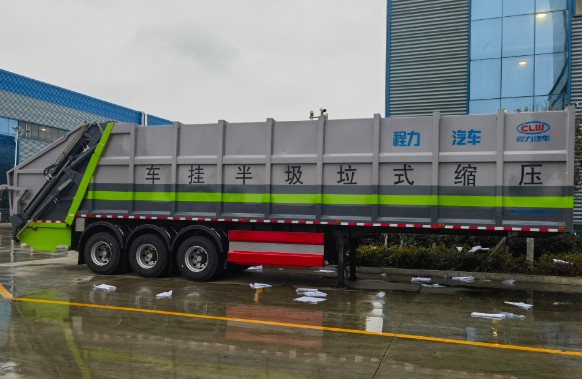

車輛名稱：CL9400ZYSAQC壓縮式垃圾半掛車

容積：47立方整備質量(Kg)：19500

總質量：40000

輪胎規格：12R22.5 真空胎

額定載質量：20500

車輛長寬高：13610,13400*2550*3998mm

備注：該車通過垃圾箱,推鏟,填裝機構等裝置,達到垃圾收集裝填及推擠 卸料的作業功能;整車長/軸距/后懸/對應關系為:13610/6090+1310+1310/3290,13400/5880+1310+1310/3290;離地高度為490mm;

箱體:箱體邊板標配為T700高強度耐磨板。箱體邊板 6mm 底板 6 mm,滑道雙層，加厚加強，刮板厚度8mm，填充器底板 10mm，刮板平面厚度8mm.

車軸:標配13 噸富華車橋·鼓剎*3根;

剎車片:標配為 16T。

懸架:標配為180 機械懸掛;

支腿:標配電動支腿;

牽引銷:標配為國產50#或90#牽引銷。

轉彎半徑:8.00 米-10.00 米(僅供參考)。帶科密ABS;車輛外觀含邊燈、輪距、軸距、箱體及掛車外形尺寸等均按公告要求制作。

上裝電液配置:

外接 380V 電源動力驅動，刮板單次循環30秒，刮板滑板油缸加粗，推板主油缸帶平衡支架，所有油缸軸銷經過淬火處理，增加硬度不易彎曲斷裂。安裝兩個大容量污水箱，可作清水箱使用(可選裝20m高壓清洗槍裝置)，國內知名品牌大功率電機，配備負載敏感電液比例閥系統，功率損失小，系統發熱量少，延長液壓泵閥缸的使用壽命。先進的可視化電控系

統，搭配高壓過濾器，液壓油散熱器，超大容量液壓油箱，優質液壓油管油缸。全車采用 CAN 智能顯示屏控制系統，遙控控制及同部語音播報。滿載報警提示裝置，系統故障自動檢測功能，采用軟啟動電機熱保護器，配備漏電保護，保證人員安全。箱體容積47方，可裝生活垃圾38噸-40噸。

填壓機構

填壓機構由滑板、刮板等構件組成，通過滑板上下滑動與刮板的旋轉將料斗里的垃圾壓入箱體;聯動操作各構件均采用受力良好的梁板或箱形結構，結構牢固，重量輕;填裝器料斗采用耐磨高強鋼，耐磨性好，提高了使用壽命;填裝器下方裝污水箱，杜絕二次污染。

壓填器舉升機構

壓填機構的舉升裝置采用了液壓舉升安全回路，在液壓系統中的舉升油缸上設置設置了單向平衡閥，該閥隔斷了舉升油缸與液壓膠管的直接連接，即使油管爆裂，填壓器也不會突然落下造成惡性事故，提高了使用安全性。

全自動控制系統

駕駛室內操作和前后液、電一體控制，并采用進口PLC (可編程序控制器)集成控制，通過設置邏輯回路保證各操作指令按順序執行，實現滑板和刮板自動循環工作。

上料裝置

不同用戶可根據不同的垃圾收集方式，選裝不用的翻桶(斗)機構:掛桶式翻轉(可掛鐵桶、塑料垃圾桶等)、簸箕斗式翻轉、擺臂式翻轉(可配落地斗)機構等。

關鍵部件采用進口部件,具有壓力大、密封性好、操作安全方便等優點，壓縮式垃圾車采用機電液一體化技術，借助機電液聯合自動控制系統，通過車廂、填裝器和推鏟等專用裝置，實現垃圾倒入、壓碎或壓扁、強力裝填，把垃圾擠入車廂并壓實和推卸，所有裝填、壓縮和卸載作業可選擇全自動和半自動操作模式由司機一人操作即可完成，垃圾收集方式簡便、高效、具有自動反復壓縮以及蠕動壓縮功能，壓縮比高，裝載質量大，作業自動化，動力性、環保性好，整車?yán)�用效率高，大大減輕了環衛工人的勞動強度。
